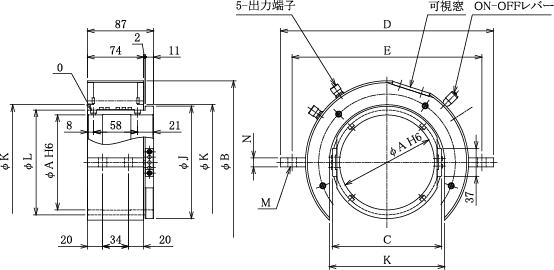

LOAD CELL 圧縮型ロードセル ・TR20DA ・TR20GH ・TR20G ・TR20C ・TR20CF ・TR20UP ・TR20WA ・TR20U ・TR20Z ・TR20R ・TR20J ・TR20V ・TR20E ・TR20I ・TR20LH ・TR20T 引張型ロードセル ・TR21H（低容量） ・TR21H（高容量） 引張･圧縮型ロードセル ・TR22G ・TR22GH ・TR22HA ・TR22HB ・TR22S（低容量） ・TR22S（高容量） ・TR22C ・TR22CF ・TR22HS ・TR22L ビーム型ロードセル ・TR28BH ・TR28BW ・TR28BP TORQUE トルクセンサ （非回転式） ・TR12S ・TR12W トルク変換器（回転式） ・TR11L ・TR11R ・TR11SK ・TR11SL ・TR11SW ・TR11SF ・TR11SS SLIPRING スリップリング ・TR10C ・TR10B ・TR10T ・TR10E AUTOMOBILE ハンドル操舵角力計 ・TR60TS ・TR60BE-P ・TR60BC-P 自動車関連 ・TR65F ・TR65C ・TR22MA ・TR22MB ・TR80 ・TR40A ・TR40B スリップリング Slipring ■外観   ■仕様 型式名 TR10B 極数 5極 接触抵抗 10mΩ以下 接触抵抗変化 30mΩ以下 ブラシ組数 3組／極 最高回転数 下記表参照 絶縁抵抗 500MΩ以上 許容温度範囲 -10℃〜+75℃ 使用温度範囲 -10℃〜+75℃ ケーブルの種類 φ8，4芯シールドケーブル ケーブルの長さ 5m/1本 入力方式 端子 出力方式 ターミナル端子 or コネクター 表面処理 塗装 防水性 防水構造ではありません ■特徴 ◆馬蹄型スリップリングは、 　ベアリングレスタイプでローターをシャフトに 　組込んでいてもステ−ター側のみ 　取外すことが可能な為、ブラシ交換が 　容易に行えます。 ■外形寸法   型式 極数 最高回転数 A B C D E J K L N M O TR1056B 5 5800r.p.m. 60 156 75 201 181 83 87 74 10 2×2-9キリ 2×4-4.5キリ,8ザグリ,深41 TR1058B 5 4600r.p.m. 80 182 98 227 207 104 108 96 10 2×2-9キリ 2×4-4.5キリ,8ザグリ,深4 TR10512B 5 3200r.p.m. 125 215 144 280 250 148 152 138 12 2×2-11キリ 2×4-4.5キリ,8ザグリ,深4 TR10517B 5 2500r.p.m. 170 260 190 325 295 194 199 185 12 2×2-11キリ 2×4-5.5キリ,9.5ザグリ,深5 TR10521B 5 2000r.p.m. 210 305 230 375 345 234 240 228 15 2×2-14キリ 2×4-5.5キリ,9.5ザグリ,深5 TR10525B 5 1700r.p.m. 250 350 271 420 390 275 281 270 15 2×2-14キリ 2×4-6.6キリ,11ザグリ,深6 ※ 上記の「型式」をクリックして頂くと型式別にPDFで図が表示されます。    ALL Rights reserved, Copyright(C) 2012, SOHGOH KEISO Co., Ltd
