圧縮型ロードセル
Compression Load Cell |
|
|
 |
|
|
| ■仕様 |
|
| 型式名 |
TR20DA |
| 定格容量 |
1kN,2kN,5kN,10kN,20kN, |
|
50kN,100kN,200kN |
| 出力電圧 |
2.0mV/V±0.5%(1kN,2kN) |
|
3.0mV/V±0.5%(5kN〜200kN) |
| 非直線性 |
0.05%R.O.以内 |
| ヒステリシス |
0.05%R.O.以内 |
| 繰り返し性 |
0.03%R.O.以内 |
| 入力抵抗 |
350Ω (1kN〜100kN) |
|
700Ω (200kN) |
| 出力抵抗 |
350Ω±1% (1kN〜100kN) |
|
700Ω±1% (200kN) |
| 絶縁抵抗 |
1000MΩ以上 |
| 許容過負荷 |
110% |
| 許容印加電圧 |
15V |
| 初期不平衡電圧 |
±0.05mV/V以内 |
| 許容温度範囲 |
-20℃〜+80℃ |
| 使用温度範囲 |
-10℃〜+75℃ |
| 零点の温度影響 |
0.01%R.O./℃ |
| 出力の温度影響 |
0.01%R.O./℃ |
| ケーブルの種類 |
φ8,4芯シールドケーブル |
| ケーブルの長さ |
5m/1本 |
| 出力方式 |
直結(コネクタ仕様も可能) |
| 表面処理 |
塗装 |
|
| ■特徴 |
◆高精度で低容量から高容量までの
設定があり、偏荷重にも強い密閉構造
となっているため、多様な使用を可能
としたロードセルです。 |
|
|
|

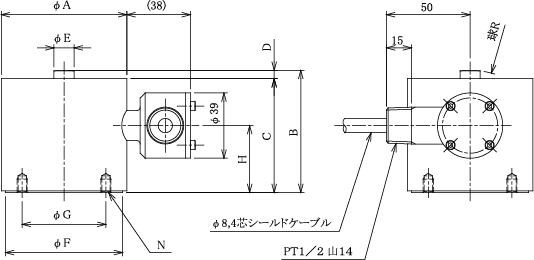

| 定格容量 |
A |
B |
C |
D |
E |
F |
G |
H |
R |
N |
| 1kN〜20kN |
75 |
73 |
68 |
5 |
12 |
70 |
50 |
40 |
50 |
4-M6×1,深9 |
| 50kN,100kN |
113 |
115 |
108 |
7 |
32 |
90 |
60 |
60 |
100 |
4-M8×1.25,深12 |
| 200kN |
138 |
145 |
130 |
15 |
42 |
110 |
80 |
80 |
150 |
4-M12×1.75,深20 |
| ※ 上記の「定格容量」の容量をクリックして頂くと容量別にPDFで図が表示されます。 |
|
|
